Клапаны и мультиблоки обеспечивают безопасную работу газового оборудования. С помощью запорно-регулирующих устройств оптимизируют расход топлива, упрощают настройку рабочих параметров, продлевают эксплуатационный ресурс котельных установок. Применяя клапаны, эффективно управляют отопительным оборудованием, работающим на газу.
В статье рассматриваем, что такое газовый клапан и мультиблок и чем они различаются. В качестве примеров приводим модели актуальных на рынке устройств.
Что такое газовый клапан
Клапан газа – один из функциональных компонентов отопительной системы, необходимая часть котельного оборудования. Устанавливается в котлах любой производительности, в том числе бытового и промышленного назначения. Примерами подобных устройств могут служить газовые клапаны серии SIT Sigma (для отопительных агрегатов первого типа) и модели линейки SIT Tandem (для более мощных котлов, обеспечивающих централизованный нагрев теплоносителя).

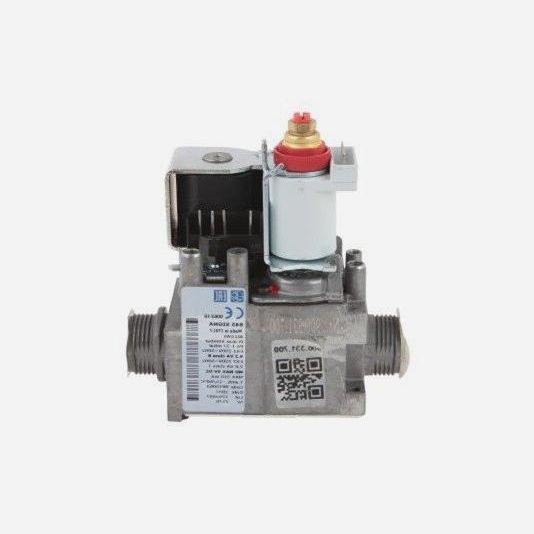

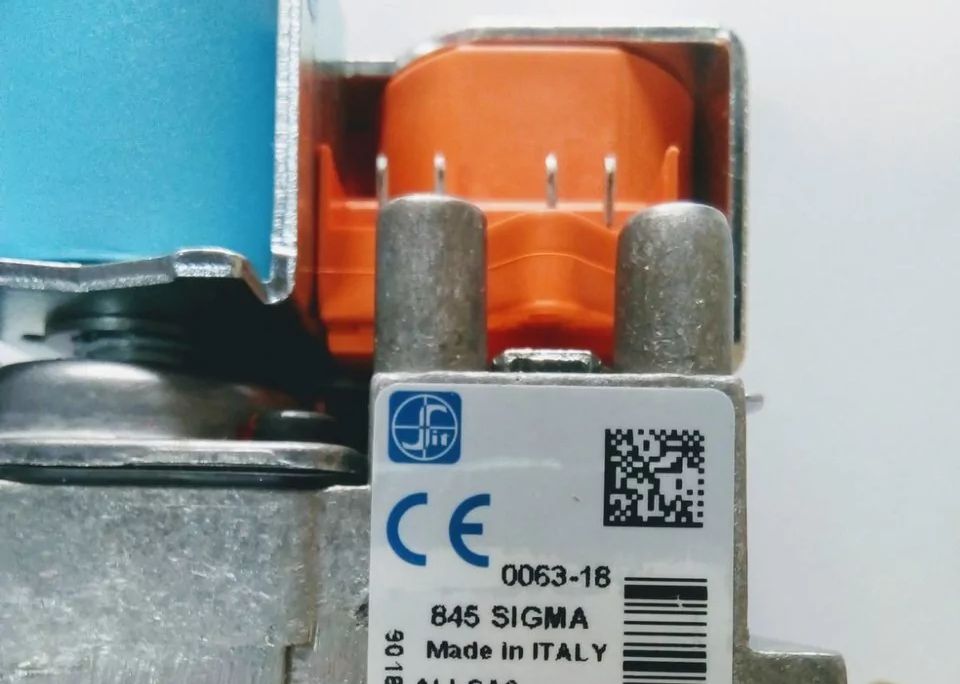

Главная задача любого клапана газа – контролировать подачу топлива на горелки. В случае загазованности, при резких перепадах давления, отсутствии пламени или тяги, а также в других нештатных ситуациях запорное устройство моментально срабатывает и прерывает поступление газа. Например, время закрытия клапана Sit 845 SIGMA составляет менее одной секунды. Следовательно, он не только поддерживает горение, но и отвечает за безопасность процесса.
Несмотря на схожее назначение, газовые клапаны представлены во множестве конструктивных и технических решений. Это определяет их функциональность, способ управления, режимы давления, пропускную способность, а также возможность дополнительного оснащения.
В целом клапаны газа можно разделить по:
- Механизму действия – механические и электромагнитные, работающие по принципу термопары и электромагнитной индукции, соответственно
- Функциональным особенностям – запорные, модуляционные, предохранительные
- Количеству подключаемых отверстий – двух-, трех и четырехходовые
Наибольшее распространение получили решения с электромагнитным принципом действия, такие как газовые клапаны SIT. Устройства этого типа могут различаться начальным режимом – «открыто» или «закрыто». В первом случае при включении напряжения поступление газа прекращается, во втором – проход для подачи газового топлива открывается. Существуют и универсальные варианты, когда базовое положение запорного элемента задает пользователь.
Запорные клапаны обеспечивают перекрытие газа, когда вышла из строя автоматика, потухло пламя или в иных ситуациях.
Модуляционные устройства, например, модели SIT Серии 824-825 Nova, не только перекрывают, но и управляют основным потоком газа, поступающим к горелкам. Причем клапан 824 Nova обеспечивает двухуровневую модуляцию, а 825 Nova – полную. Кроме электрического модулятора, они оснащены термоэлектрическим устройством контроля пламени, блокировкой повторного запуска, серворегулятором давления, автоматическим запорным клапаном. Опционально возможна комплектация устройством ступенчатого открывания.
Предохранительные газовые клапаны срабатывают в том случае, если давление повышается. При возникновении подобной ситуации, подача газа перекрывается.
Различие между двух-, трех- и четырехходовыми клапанами состоит в количестве выводов подключения. Все они имеют один ввод и один, два или три вывода, соответственно. Первые, такие как SIT 830 Tandem, работают на открытие/закрытие и при необходимости герметично перекрывают поток. Трехходовые могут применяться в качестве запорной либо регулирующей арматуры, с подачей топлива на второй контур. Модели с четырьмя точками подключения (один ввод и три вывода) устанавливают для распределения топливоподачи.
Что такое газовый мультиблок
Под мультиблоком понимают комплектный модуль, который полностью готов к эксплуатации. Он оснащен всем функционалом для корректной и безопасной работы. Помимо нескольких клапанов, в его конструкции предусмотрены: автоматика, регуляторы давления и расхода газа, различные датчики и другое необходимое оснащение. То есть мультиблок представляет собой современное средство автоматизации для работы в разных системах отопления.
При выборе модульного блока нужно учитывать производительность, пропускную способность и настраиваемый диапазон давления, на который рассчитана конкретная модель. Крайне важно правильно подобрать, установить и подключить мультиблок. Учитывая, что узел уже полностью скомпонован, сделать это не так просто. При выборе модели рекомендуем получить консультацию у профильных специалистов поставщика.

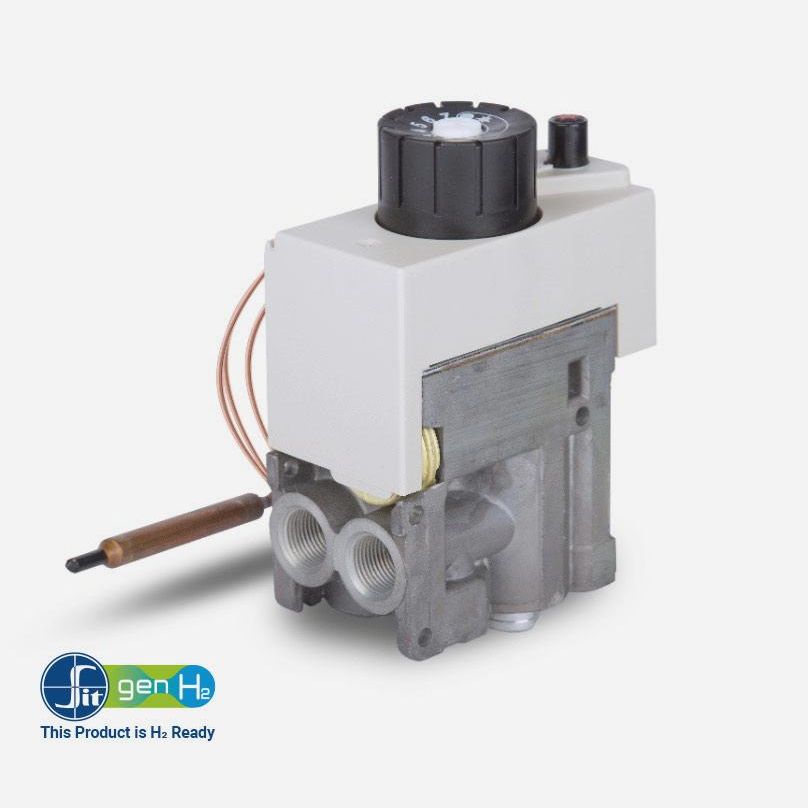

Наглядный пример полнокомплектного решения – газовые блоки серии SIT Eurosit, разработанные для точного и безопасного управления горением. Устройства обеспечивают автоматический контроль рабочих характеристик: расхода топлива, давления и уровня температуры. Благодаря монтажным креплениям, расположенным сбоку и снизу, модули можно установить на любое котельное или иное газовое оборудование.
Ключевые различия клапанов и мультиблоков
Резюмируем информацию двух предыдущих разделов и обозначим ключевые различия газовых клапанов и мультиблоков.
Комплектность. Клапаны могут дооснащаться другими компонентами, тогда как мультиблоки включают сразу все необходимое. Но есть нюанс. Далеко не всегда имеет смысл покупать полнокомплектный узел, поскольку некоторые функции могут оказаться лишними. Зачастую рациональнее автоматизировать газовый клапан под индивидуальные требования.
Функциональность. Готовность к установке мультиблока говорит о его полном функционале – способности не только открывать/перекрывать проход, но и очищать газовое топливо от взвесей, полностью контролировать и автоматизировать процесс. В свою очередь клапаны обладают ограниченным функционалом.
Несмотря на принципиальные различия, оба запорно-регулирующие устройства выполняют схожие функции. И газовый клапан, и мультиблок отвечают за подачу топлива и безопасность эксплуатации отопительного оборудования.
