На что обратить внимание в первую очередь при выборе газовых клапанов, рассматриваем в статье. Также в качестве рекомендаций представляем актуальные модели итальянского бренда Sit.
Основные критерии выбора газовых клапанов
На первом шаге подбора газовой арматуры важно определить, какие задачи она должна решать. Например, функции клапана могут состоять в регулировании расхода, перекрытии или открытии потока, сбросе давления, а также в выполнении одновременно нескольких задач. Если это регулировочная арматура, дополнительно нужно понимать, какой тип регулирования будет оптимальным для конкретного применения: с двумя, тремя ступенями или более прогрессивный модуляционный с плавным изменением расхода.
Определившись с назначением газового клапана, переходят к рассмотрению технических характеристик. Среди основных:
- Пропускная способность – объем газа, пропускаемого клапаном в единицу времени, другими словами, расход
- Предельное давление на входе – параметр должен быть примерно на 30 % больше среднего давления газа, подаваемого из распределительной сети
- Давление на выходе – значение не должно превышать максимальных величин, указанных в паспортных данных газового оборудования
- Параметры электропитания – актуальны при установке электромагнитных газовых клапанов
Не менее важно обратить внимание, на какой класс газа рассчитана арматура. Это может быть биогаз, газы первого, второго или третьего семейства: искусственный, природный и сжиженный, соответственно.

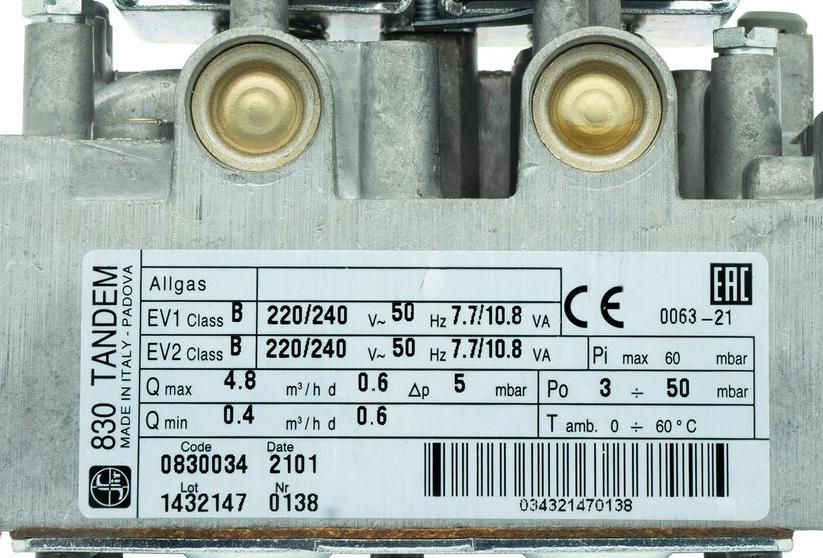

Крайне желательно, чтобы в модели был предусмотрен встроенный сетчатый фильтр. Это позволит удалять твердые частицы и очищать топливо, поступающее из системы. Например, такое решение предусмотрено у одноступенчатого газового клапана SIT 830 Tandem с рабочими характеристиками максимального расхода 0,6 м3/ч, диапазона давления 2–50 бар и возможностью работать с газами 1–3 семейств.
Также важен класс герметичности клапана, указывающий на плотность прилегания затвора в закрытом положении. Чем он выше, тем большую герметичность обеспечивает арматура. В зависимости от этого параметра, клапан может относиться к одному из десяти классов – от А до G, от полного отсутствия утечек до максимально допустимого. В большинстве случаев это изделия классов герметичности затвора В и D.
С точки зрения монтажа, необходимо учитывать три основных фактора:
- Присоединительные параметры на входе и выходе
- Взаимную ориентацию входных и выходных отверстий – могут располагаться по одной оси с противоположных сторон клапана, рядом на одной поверхности или на взаимно перпендикулярных сторонах
- Тип соединения – на резьбе, фланцевое
После того как определены тип, технические и монтажные характеристики газового клапана, необходимо разобраться с классом пылевлагозащиты. Это позволит учесть эксплуатационные условия, в которых будет работать газовая арматура. Параметр имеет особое значение для объектов, относящихся к разряду потенциально опасных. Показатель IP-защиты клапана позволит быстро сориентироваться в его конструктивном исполнении и выбрать надежный и безопасный вариант.
Газовый клапан SIT серии 630 Eurosit SWH
Модель SIT 630 Eurosit SWH представляет собой многофункциональный регулятор потока газа, разработанный для широкого применения в разном газопотребляющем оборудовании. Выпускается в составе серии 630 Eurosit и наряду с другими представителями линейки, такими как 630 Eurosit 120° и 630 Eurosit Manual, оснащается модуляционным термостатом и функционалом полного модуляционного отключения основного горелочного устройства. Газовые клапаны не требуют внешнего источника электропитания и являются энергетически независимыми.
К другим особенностям модели относится многофункциональное управление с помощью одной ручки (режимы: "выключение", "пилотный режим", "выбор температуры"), термоэлектрического устройства контроля пламени, блокировки перезапуска, термостата включения-выключения. В процессе управления также задействованы предохранительный термостат (ЕСО), регулятор давления и пьезоэлектрический воспламенитель (опционально).
Конструкцией регулирующего газового клапана также предусмотрены два фильтра: на входе и для запальной горелки, штуцеры, позволяющие измерять давление газа. Модель относится к арматуре с одноступенчатым способом регулирования потока, рассчитана на входное давление 3–37 мбар, 10 тысяч циклов зажигания. Соответствует классу герметичности В, совместима с 1–3 семействами газа.

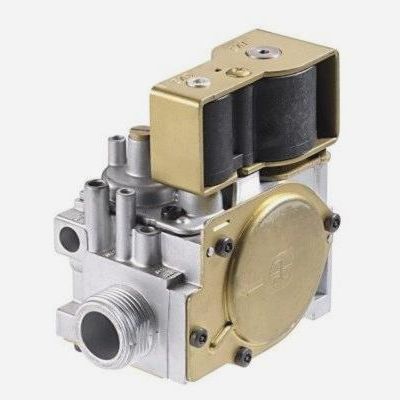

Газовый клапан SIT 848 Sigma
Главная особенность газового клапана SIT 848 Sigma заключается в его оснащении двумя автоматическими запорными клапанами, расположенными последовательно на пути основного газового потока. Конструкция также включает серворегулятор давления и пневматический модулятор с соотношением давления воздуха и газа 1:1.
Поршни автоматических запорных клапанов защищены масляной ванной, что обеспечивает особенно тихую работу клапанов. Доступна регулировка уровня смещения и соотношения воздуха и газа. В стандартном исполнении предусмотрено соединение с наружной резьбой на входе и выходе, в качестве альтернативы возможна установка фланцев или вариант с внутренней резьбой.
Другие характеристики. Регулирование газа – одноступенчатое (включено-выключено), диапазон давления на входе – 1–37 мбар, класс герметичности – В. Клапан предназначен для работы со средами 2 и 3 семейства.

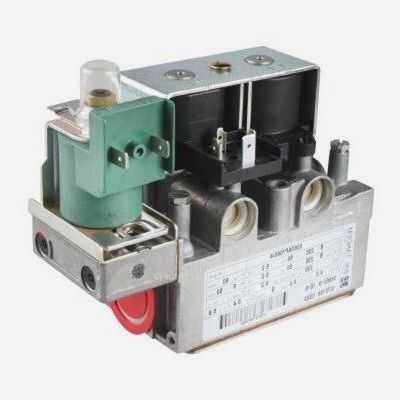

Газовый клапан Sit 836 Tandem
Модель Sit 836 Tandem представляет собой электромагнитный клапан с многофункциональным управлением подачи газа на горелку. Оснащена двумя автоматическими, двухпозиционными, бесшумными клапанами (класс герметичности В, по запросу – А), регулятором давления газа на выходе, сервоприводом, ступенчатым устройством зажигания. Арматура предназначена для работы с одноступенчатыми горелками.
Газовый клапан может монтироваться в любом положении, оснащен двумя фильтрами: со стороны входа и на выходе пилотного газа. Отличается удобным доступом для выполнения настроек, благодаря чему облегчает подготовку системы автоматики к работе.
Технические характеристики модели: входное давление – 6–50 мбар, пропускная способность – 4.2 м3/ч, семейство газовых сред – 1, 2 и 3.
