Как устроены газовые клапаны, как диагностировать и устранять неисправности, разбираем в статье.

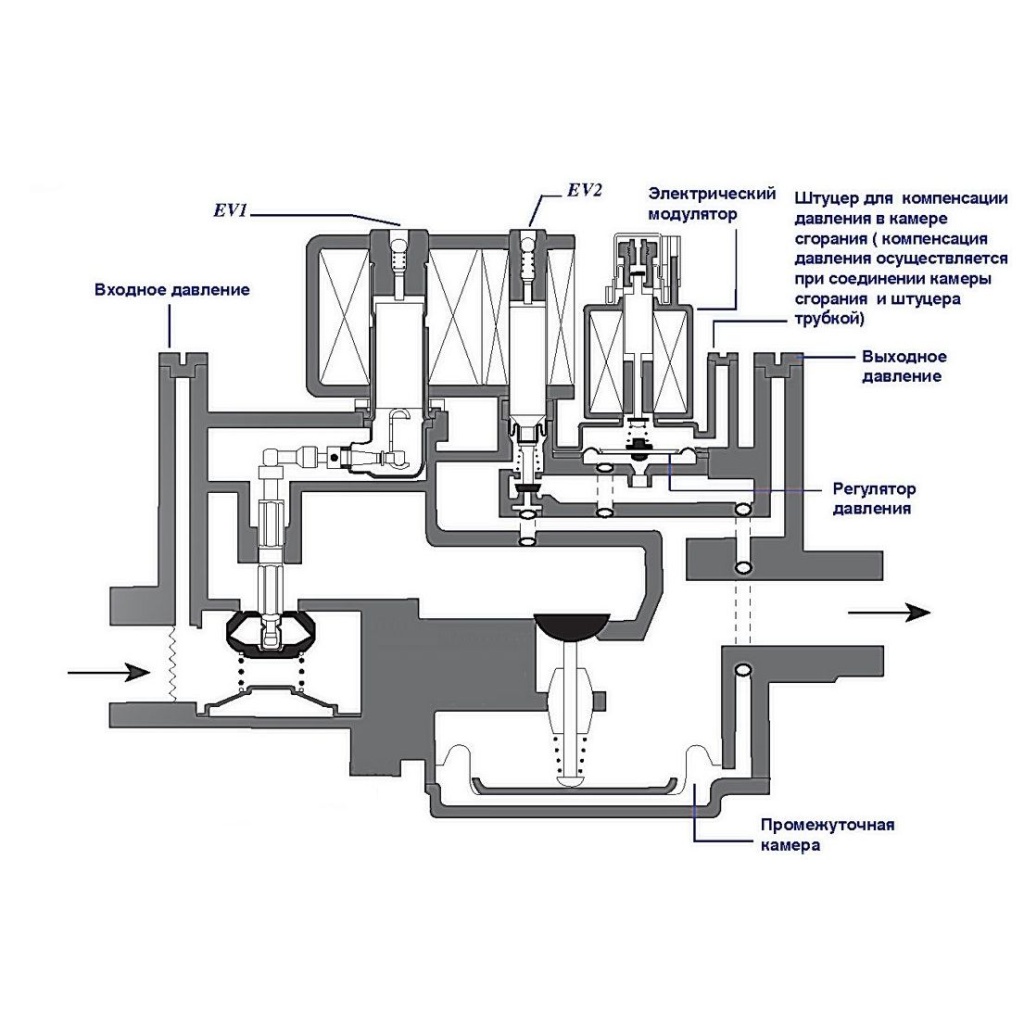

Устройство газовых клапанов
Автоматическое срабатывание клапанов, устанавливаемых на подающем газопроводе, может обеспечиваться разными способами. Применительно к продукции бренда SIT – это устройства с термостатическим и электрическим управлением. Арматура обоих типов обеспечивает быстрое и точное регулирование газового потока, в зависимости от фактической потребности.
Газовые клапаны с термостатическим управлением приводятся в действие термостатом. Пример такого решения – многофункциональный, энергонезависимый регулятор подачи газа Eurosit 630. Трубопроводная арматура оснащена не только модуляционным термостатом, но и функцией полного модуляционного выключения основной горелки котла. В устройстве также предусмотрены термоэлектрическая система контроля пламени и функция блокировки перезапуска.
Основные конструктивные компоненты на примере клапана Eurosit 630:
- корпус с отверстиями для подсоединения горелки, газопровода, термопары
- термочувствительный баллон термостата
- регулятор давления газа
- магнитный блок
- механические элементы для настройки – винты минимального и максимального потока, рукоятка управления, регулировочный винт для пилотной горелки
Принцип работы газовых клапанов с термостатическим управлением состоит в следующем. При достижении заданной температуры термоэлемент расширяется и перекрывает подачу газа, а при остывании – вновь открывает клапан. Это позволяет автоматически поддерживать нужную температуру, без участия электроники.

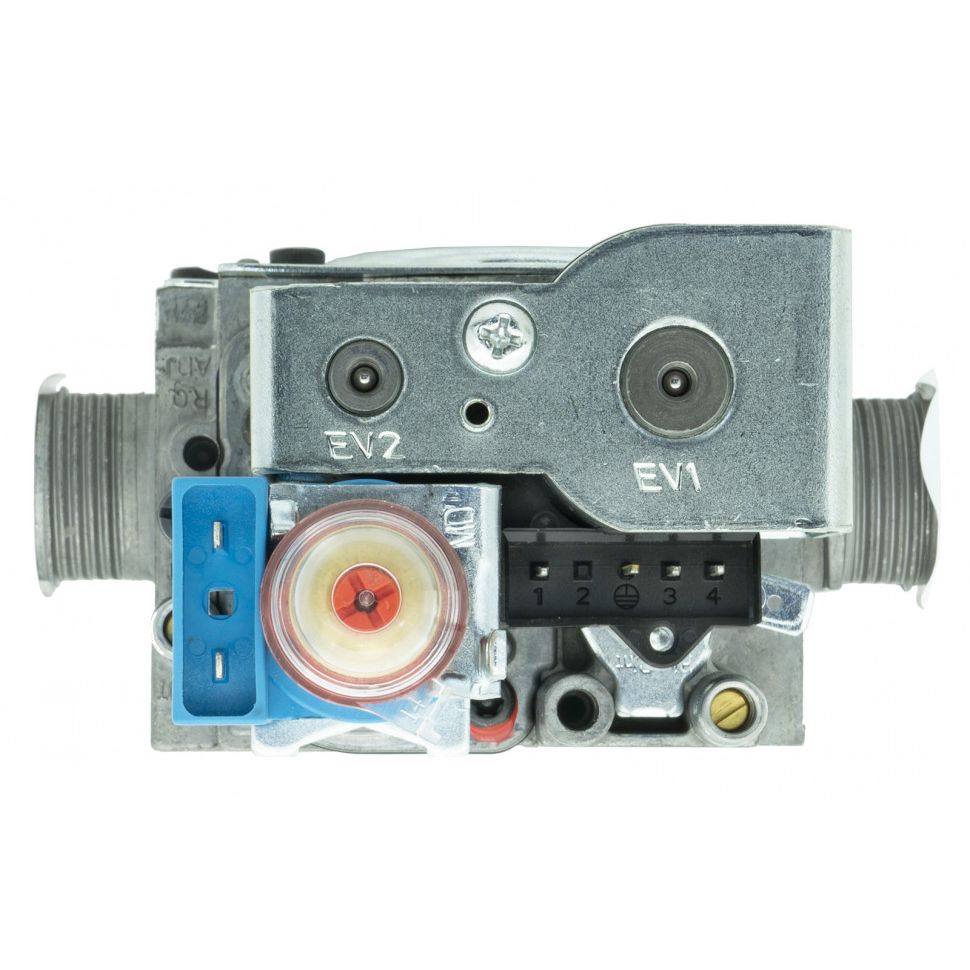

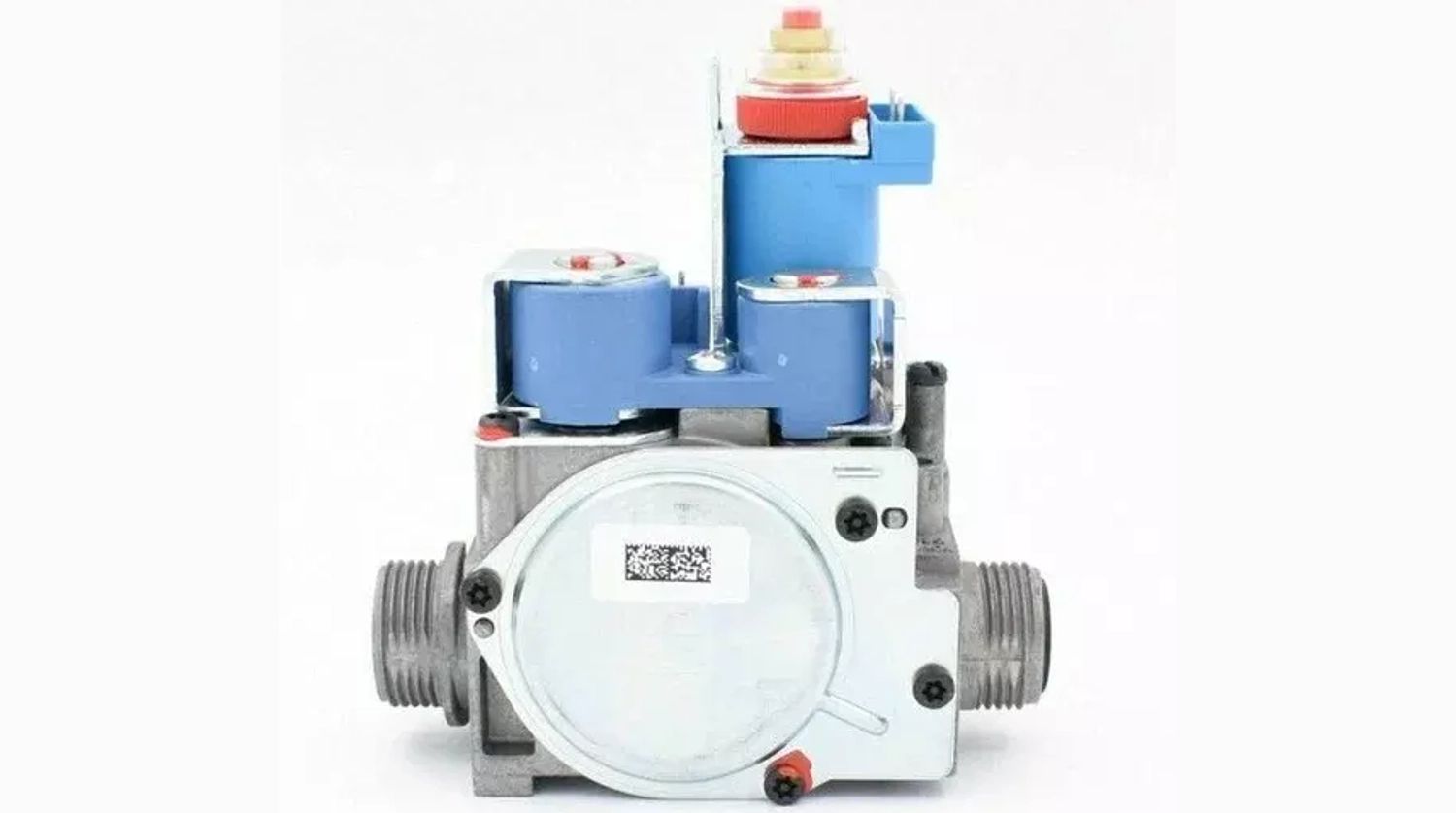

Срабатывание арматуры с электрическим управлением обеспечивают катушки с питанием от сети. В этом сегменте итальянская компания предложила газовые клапаны SIT серии 840 Sigma с одноступенчатым принципом действия, арматуру SIT 843 Sigma с двухступенчатым регулированием и линейку SIT Серии 845 Sigma с полноценной электрической модуляцией. Соответственно, первые работают в режиме «включено-выключено», вторые имеют две фиксированные позиции, третьи изменяют расход плавно в зависимости от текущей потребности.
Диагностика неисправностей газовых клапанов
Диагностика газового клапана – это комплексный процесс, включающий внешний осмотр, проверку электрических параметров с помощью специальных приборов и тестирование работоспособности под давлением. Начинать проверку следует после отключения установки от газовой магистрали и электросети, соблюдая меры безопасности.
Первый этап – визуальный осмотр клапана и соединений. Вначале проверяют корпус на наличие трещин, следов коррозии или механических повреждений, которые могут нарушить герметичность. Особое внимание уделяют состоянию уплотнительных прокладок и резьбовых соединений, поскольку их износ – прямая дорога к утечке газа. Чтобы выявить микроутечки, на соединение зачастую используют мыльный раствор. Появление пузырей указывает на разгерметизацию.
Второй этап – проверка электрической части клапана. Диагностику начинают с измерения сопротивления катушек мультиметром. Нормальное сопротивление обычно находится в диапазоне 1–5 кОм, в зависимости от модели. Отсутствие показаний свидетельствует об обрыве обмотки, а значение близкое к нулю – о межвитковом замыкании. Если катушка исправна, на нее подают рабочее напряжение. При этом должен раздаться четкий щелчок, указывающий на срабатывание механизма. Отсутствие звука говорит о заклинивании штока или механическом повреждении клапана.
Третий этап – проверка давления газа на входе и выходе из клапана с помощью манометра. Низкие выходные параметры при нормальных входных могут быть следствием засорения фильтра или неисправности регулятора давления. В термостатических клапанах дополнительно проверяют реакцию термочувствительного элемента на нагрев. При повышении температуры, он должен плавно уменьшать подачу газа.
Косвенные признаки неисправности газового клапана:
- нестабильная работа горелки
- самопроизвольное отключение котла после розжига
- отсутствие пламени при наличии искры
- работа котла на пониженной мощности с характерными хлопками при розжиге
Особую опасность представляют ситуации, когда клапан полностью не перекрывает проход после отключения. В результате возникает утечка и создается взрывоопасная концентрация газа в помещении. Такую неисправность можно выявить по характерному запаху или с помощью газоанализатора. В этом случае эксплуатацию котла немедленно прекращают до устранения неисправности.
Для точной диагностики сложных случаев, особенно в модуляционных газовых клапанах с электронным управлением, может потребоваться проверка с помощью осциллографа. С его помощью анализируют управляющие сигналы. В ряде случаев производят подключение теплогенератора к диагностическому оборудованию для считывания кодов ошибок.
Устранение неисправностей
Методы ремонта газового клапана выбирают в зависимости от характера повреждения.
При выявлении загрязнения внутренних элементов арматуры, производят ее очистку. В случаях проблем с электромагнитной катушкой, возможны два варианта действий. Если повреждение незначительно (окисление контактов или ослабление крепления), достаточно очистить контактные группы и подтянуть соединения. При более серьезных неисправностях, таких как обрыв обмотки или межвитковое замыкание, требуется полная замена катушки. При этом важно подбирать идентичную модель, чтобы обеспечить корректную работу системы.
Настройку давления на выходе выполняют регулировочными винтами, позволяющими точно настроить выходные параметры. Процедура требует подключения манометра и обязательного контроля значений на всех режимах работы котла. При механических повреждениях корпуса, деформации штока или износе подвижных элементов, требуется полная замена клапана. По окончании ремонтных работ, проверяют герметичность всех соединений.
