В статье рассматриваем роль и алгоритм работы газовых клапанов в системе топливоподачи. Также даем рекомендации по выбору запорно-регулирующего устройства.
Роль газового клапана в системе топливоподачи
Электромагнитный газовый клапан функционирует в связке с автоматикой управления, реагируя на сигналы термостата, датчика давления или температурного контроллера. Разберем основные функции, которые выполняет эта трубопроводная арматура.
Регулирование подачи газа

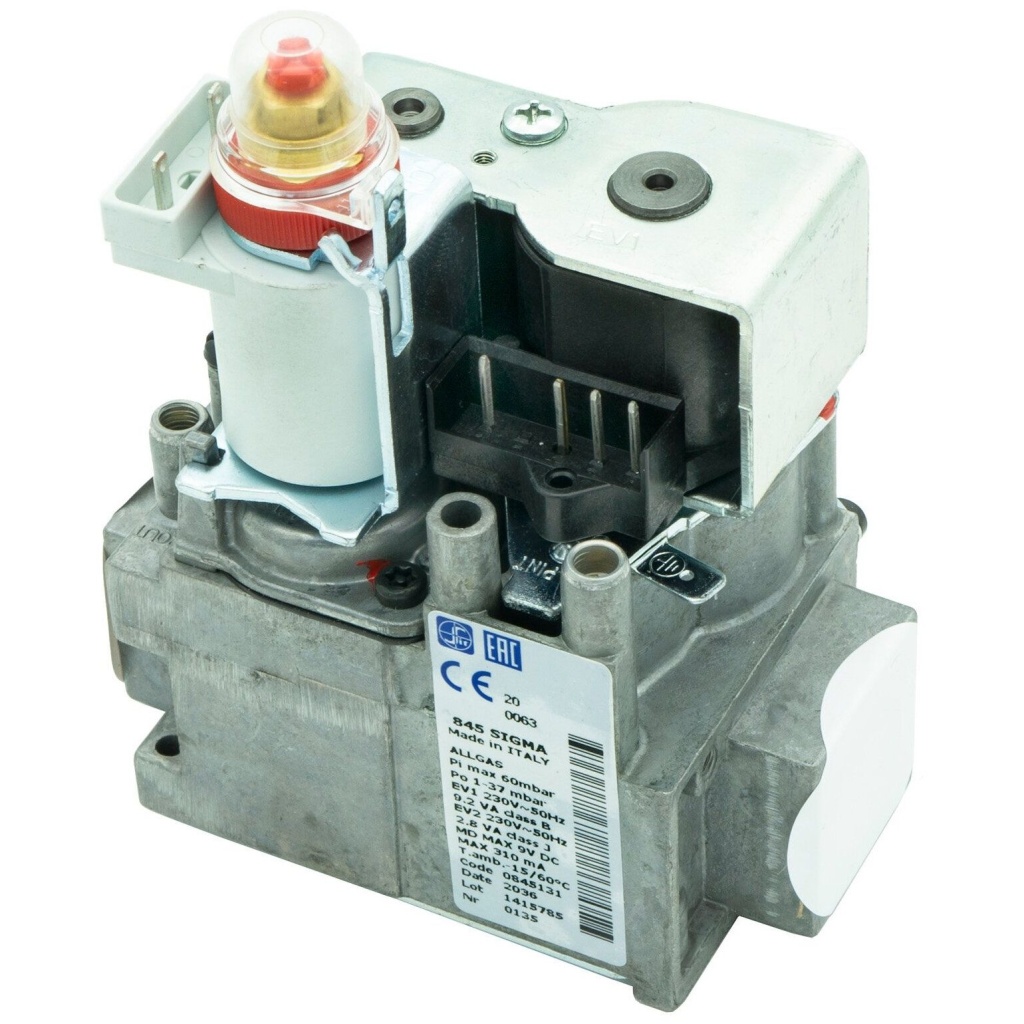

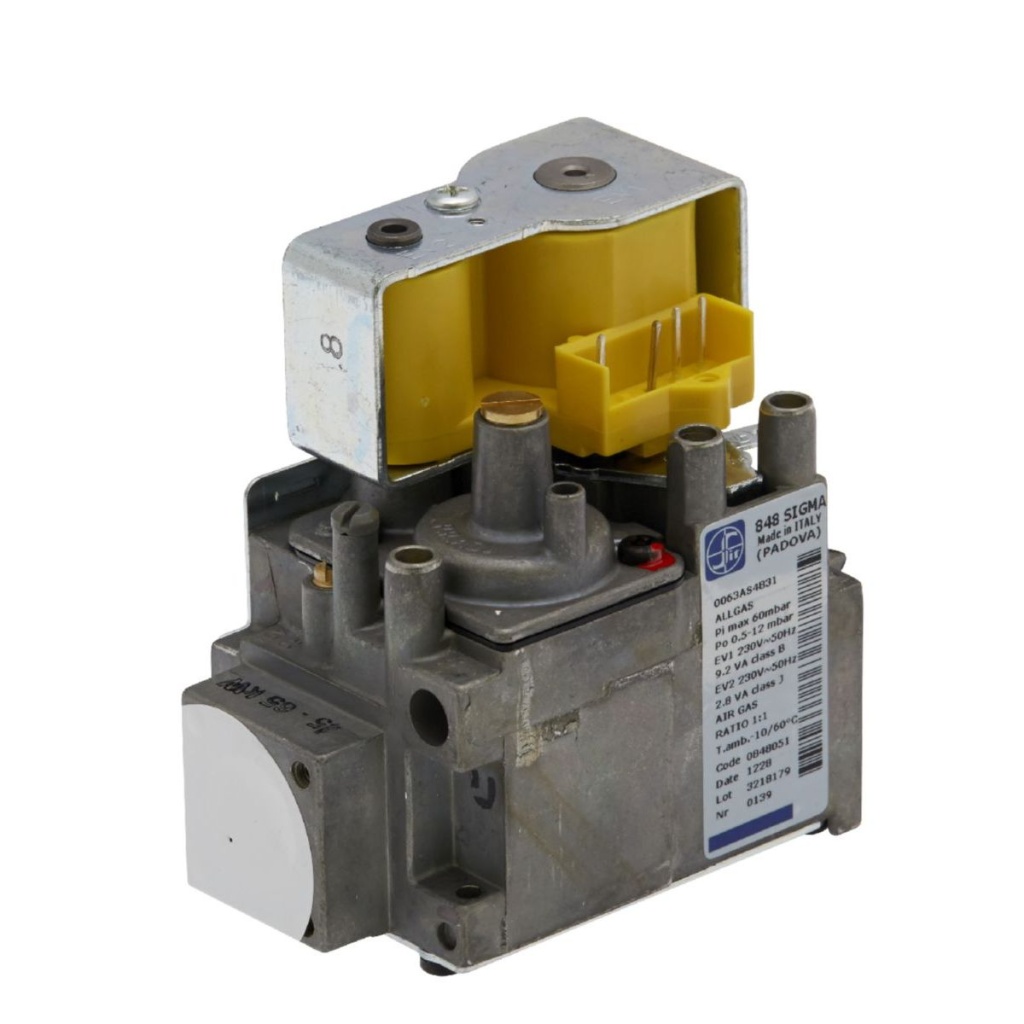

Газовый клапан контролирует пропускную способность газопровода, в зависимости от заданных условий и сигналов, направляемых системой управления. Этим обеспечивается стабильная подача топлива и ее немедленное прекращение в случае остановки котла. Регулирование может быть ступенчатым или плавным, как у моделей SIT Серии 848 Sigma. Выбор технического исполнения позволяет оптимизировать топливоподачу под фактические потребности системы.
Обеспечение безопасности
Одна из ключевых задач клапана – предупреждение утечки газа. Арматура срабатывает и переходит в закрытое положение при возникновении аварийных ситуаций, отключении питания, потере управляющего сигнала. Поток также перекрывается при отсутствии пламени, о чем сигнализирует ионизационный или фотодатчик. Кроме того, клапан блокирует топливоподачу при неисправности оборудования или нарушении герметичности системы.
Управление по сигналам автоматики
Современные газовые клапаны интегрируются в систему автоматического управления и получают команды от электронного блока. Это обеспечивает гибкое реагирование на изменение параметров среды: температуры теплоносителя, давления газа, наличия пламени и т.д. Это означает, что арматура выступает в роли исполнительного механизма, работающего на основе сигналов средств управления. При этом регулирование газового потока может реализовываться по разным сценариям: от погодозависимой автоматики, систем “умного дома”, контроллера безопасности и аварийного отключения.
Поддержание давления в системе
Во многих моделях клапанов, особенно в составе мультиблоков, реализована функция стабилизации выходного давления газа. Это актуально в условиях, когда давление на входе нестабильно. При его превышении увеличиваются риски срыва пламени, ухудшается качество сгорания, возрастает износ форсунок. Если давление ниже нормы, усложняется розжиг горелки, котел работает нестабильно, возникают ложные срабатывания автоматики из-за ошибок по отсутствию пламени. Клапаны со встроенным регулятором давления, такие как модели SIT Серии 824 Nova, компенсируют скачки давления на входе и удерживают стабильные параметры на выходе. Функция важна для модулируемых газовых горелок, в которых точность входных значений влияет на корректность модуляции.
Алгоритм работы газового клапана
Трубопроводная арматура работает по четкому алгоритму, синхронизированному с другими элементами котла. В общем работа электромагнитного клапан предусматривает следующие этапы.
1. Подключение питания и готовность к работе
При подаче напряжения на управляющий блок котла, клапан находится в закрытом состоянии до получения сигнала на запуск. Это состояние безопасно, так как исключает утечку топлива при простое.
2. Получение сигнала на включение
Когда блок управления определяет необходимость включения горелки (например, по команде от термостата), подается управляющий сигнал на электромагнитную катушку клапана.
3. Срабатывание электромагнита
Электромагнит возбуждается, втягивает сердечник, который открывает проходной канал. Газ начинает поступать к горелке.
4. Контроль наличия пламени
После воспламенения газа, датчики пламени передают информацию на блок управления. Если факел не зафиксирован в течение определенного времени, поступает команда на отключение клапана, в результате чего подача топлива прекращается.
5. Поддержание горения
При стабильной работе горелки, арматура остается открытой и обеспечивает поток газа в пределах заданных параметров. В процессе поддержания пламени возможна модуляция, то есть регулирование степени открытия клапана для оптимизации режима горения.
6. Завершение работы
При достижении заданной температуры или отключении системы, клапан получает команду на закрытие. Электромагнит теряет возбуждение, сердечник возвращается в исходное положение, и подача газа прекращается.
Газовый клапан или мультиблок?
В системах газоснабжения котлов применяются два типа устройств для управления подачей топлива:
- Отдельный электромагнитный клапан
- Многофункциональный мультиблок

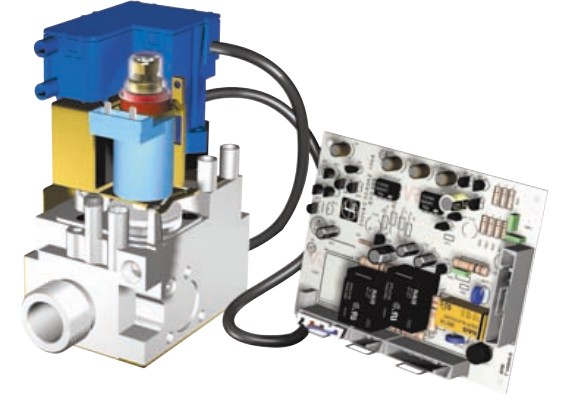

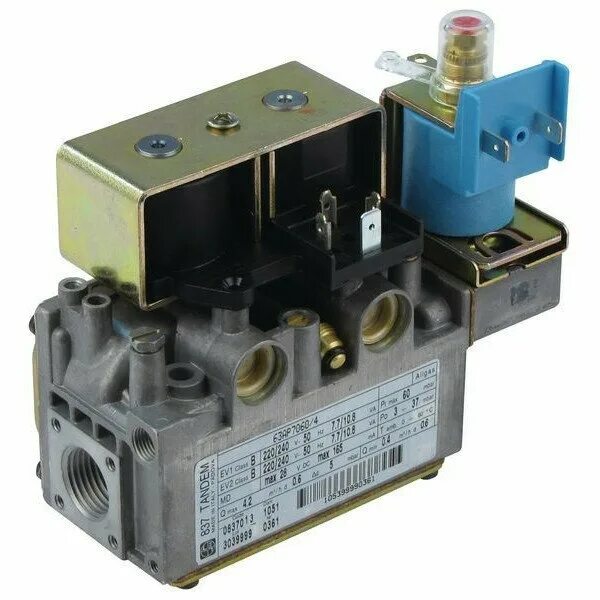

Электромагнитный газовый клапан – узкоспециализированное устройство, выполняющее необходимый минимум функций: открытие/закрытие подачи газа, срабатывание при аварийных ситуациях, интеграция с системой автоматики. В то же время продвинутые модели имеют расширенную комплектацию, включая, например, сервоприводной регулятор выходного давления, как это предусмотрено у газовых клапанов SIT Серии 837 Tandem. Арматура проста в установке, легко обслуживается и подходит для бытовых или средних котлов.
Выбор электромагнитного клапана целесообразен:
- Для компактных котлоагрегатов и автономных систем с минимальным количеством управляющих функций
- При ограниченном бюджете
- Для систем с внешней автоматикой, управляющей параметрами давления и модуляцией горения
Газовый мультиблок – комплексное устройство, которое сочетает функции нескольких компонентов: одного или двух электромагнитных клапанов, регулятора давления, фильтра газа, устройства плавного пуска, стабилизатора, а иногда и системы модуляции. Такие сборки применяются в более сложных и энергоэффективных котельных установках.
Выбор мультиблока целесообразен:
- Для котлов с модулируемой горелкой, где важно точное управление подачей топлива
- Для промышленных систем и систем с полным автоматизированным контролем параметров сгорания
- Для максимальной надежности и безопасности при минимальном количестве соединений и упрощенном монтаже
